Modúl léitheoir cárta minicíochta raidió IC modúl leictreonach RFID S50 ionduchtú gan tadhall UART

Gnéithe

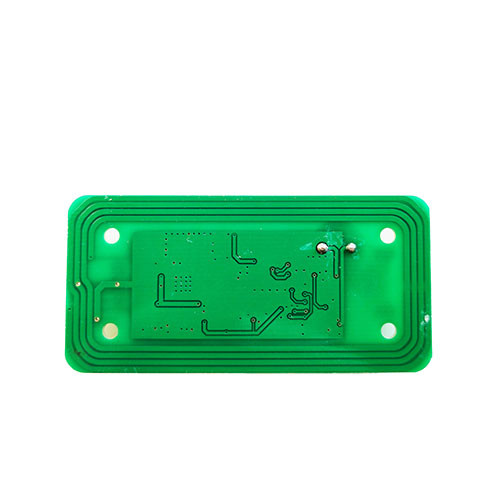

Dearadh Comhtháite Antenna

Is féidir cumarsáid dhíreach a dhéanamh le feistí RS232

Ag luí le comhéadan UART, Wiegand

Tá an modúl feistithe le sliseanna MCU agus RS232, atá in ann oibriú go neamhspleách, agus is féidir leo leibhéal TTL 232 a aschur go díreach, ní gá rialú MCU a chur leis, ní gá comhéadan UART a chur le 232 sliseanna, rud a d'fhéadfadh an costas a laghdú agus táirgí a fhorbairt níos tapúla.

Socruithe port srathach

Oscail an "Cúntóir Dífhabhtaithe Port Srathach" sa phacáiste comhaid, agus is iad seo a leanas socruithe an phoirt srathach:

Ráta Bád: 9600

Seiceáil digit: Dada

Giotán sonraí: 8

stad giotán: 1

Cuir tic leis an Taispeántas Heics

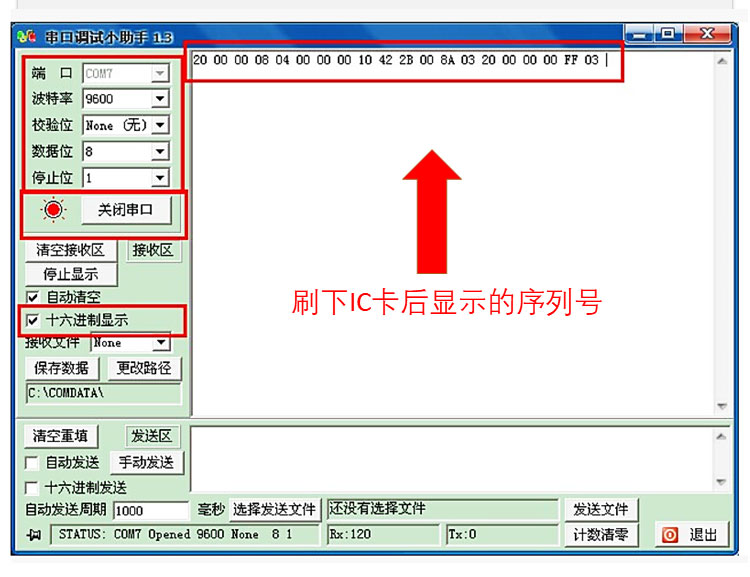

Nuair a bhíonn an sreangú ceart, swipe an cárta IC, agus déanfar cineál agus sraithuimhir an chárta IC a aschur tríd an gcalafort sraitheach, mar a thaispeántar san fhigiúr

Instructions for using
Connect the DC5V power supply to the module
Test with an M1 type card
When shipping, a terminal connection line + a white card will be provided for testing
When the card is close: the red indicator light is always on, and the card serial number-related instructions are sent through the serial port;
After the card leaves: the red indicator light goes out, and an instruction to leave the card is sent through the serial port.
