Amplifier Leathanbhanda RF Aimplitheoir Torainn Íseal Cumhacht Meán

Sonraíochtaí:

1) Minicíocht oibre: 0.1-2000MHz

2) Voltas oibre: 9-12V (oiriúnach do sholáthar cumhachta ceallraí)

3) Reatha oibre: 27mA

4) Gnóthachan aimpliúcháin: 32dB (luach tipiciúil)

F= 0.1MHz, Gnóthachan=32dB

F= Gnóthachan 500Mhz=32dB

Gnóthachan F=1000MHz=32dB

F=1500Mhz Gnóthachan=32dB

F=Gnóthachan 2000MHz=32dB

Gnóthachan F=2500MHz=30dB

F=3000MHz Gnóthachan=29dB

5) Aschur: 13dBm (20mW)

6) Impedance córais: 50 ohms

7) Múnla nascóirí: SMA-K (snáithe inmheánach, snáithe seachtrach, poll inmheánach)

8) Méid: 25 * 33mm (gan nascóirí)

9) Meáchan táirge: 5.9g

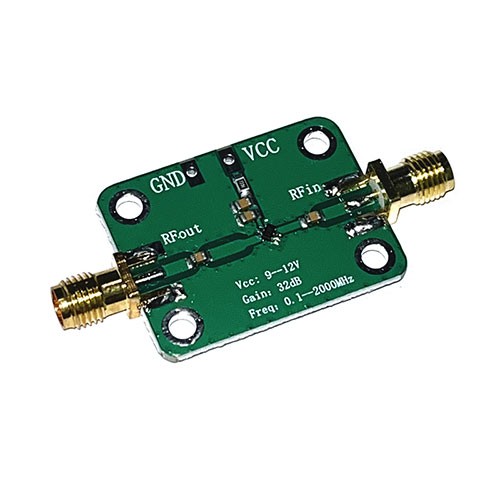

Conas a úsáid

RFin: aimpliú comhartha ionchuir

RFout: comhartha aimplithe aschuir

VCC: Soláthar cumhachta dearfach (do cheallraí)

GND: Cuaille diúltach an tsoláthair chumhachta
