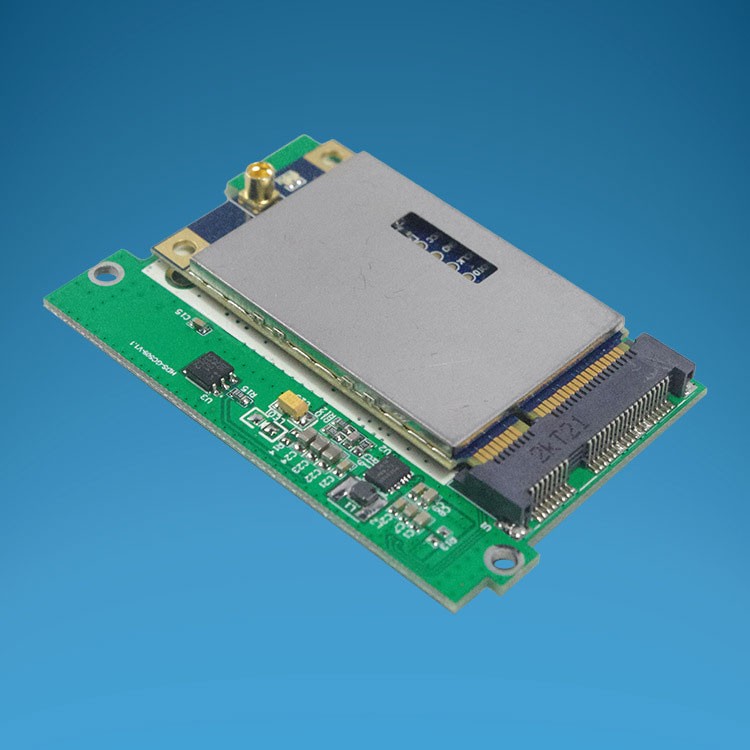

Modúl léite-scríofa gníomhach RFID 2.45G modúl léite-scríofa gníomhach modúl comhéadan PCie gníomhach modúl rfid

Oibriú sa bhanna ISM 2.45GHz, tá tarchur sonraí saor in aisce. Comhéadan TTL RS-232 agus comhéadan rialaithe IO il-chainéil a sholáthar, tá rialú nasc modúl níos áisiúla. Comhtháthaíonn an modúl PA agus ciorcad aeroiriúnaithe comhartha, is féidir an chumhacht ionchuir / aschuir a rialú le bogearraí, agus is féidir an t-achar tarchurtha a rialú. Tacaíonn an modúl le teicneolaíocht tomhaltas ísealchumhachta, agus is féidir cumhacht oibre an mhodúil a iompú ar agus as tríd an gcalafort rialaithe seachtrach; Soláthraítear feisteáin forbartha API, treoracha feidhmchláir agus cóid shamplacha chun comhtháthú agus feidhmiú tapa a éascú.

paraiméadair RF

  Minicíocht oibre: banna minicíochta ISM 2.4-2.48GHz

  Cumhacht aschuir: aschur uasta +18dBm, rialtóir cumhachta 32db ionsuite, céim -2db, rialú bogearraí

  Íogaireacht glactha: -96dBm

Táscaire neart comhartha clibe (RSSI): -50dBm- -80 dBm, cruinneas ±1dB

  Comhéadan antenna: cónascaire MMXCK-KE ar bord, tá antenna seachtrach ag teastáil

Modh comhéadan: comhéadan caighdeánach cárta MINI-PCIE

  Comhéadan cumarsáide: calafort sraitheach leibhéal TTL RS232

  Comhéadan I/O: tacú le 2 chainéal leibhéal TTL, comhartha aschuir aschuir calafoirt IO (is gá a shaincheapadh)

  Ardán bogearraí feidhmchláir: Cuir feisteáin forbartha API, treoracha feidhmchláir agus cóid shamplacha ar fáil

Aistriú sonraí agus ionramháil clibeanna

Prótacal lipéad tacaíochta: prótacal príobháideach, is féidir prótacal tarchurtha sonraí a shaincheapadh de réir riachtanais an chustaiméara

Modh oibre clib tacaíochta: Ag luí lenár gclib gníomhach

  Fad an chlib léitheoireachta: 0 ~ 150 méadar (ag brath ar chumhacht aschuir chlib agus antenna seachtrach, tástáil i limistéar oscailte)

  Luas aitheantais: 120 clib / soicind (uimhir aitheantais amháin)

  Próiseáil frith-imbhuailte: léitear 300 clib ag an am céanna

Airíonna meicniúla agus leictreacha

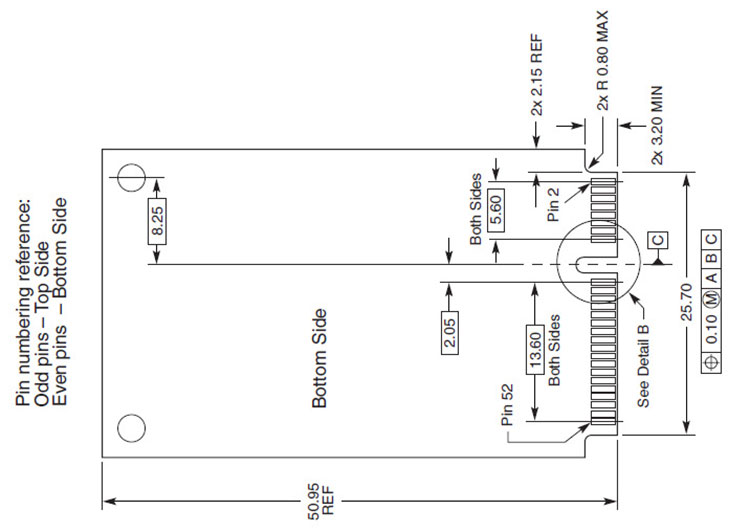

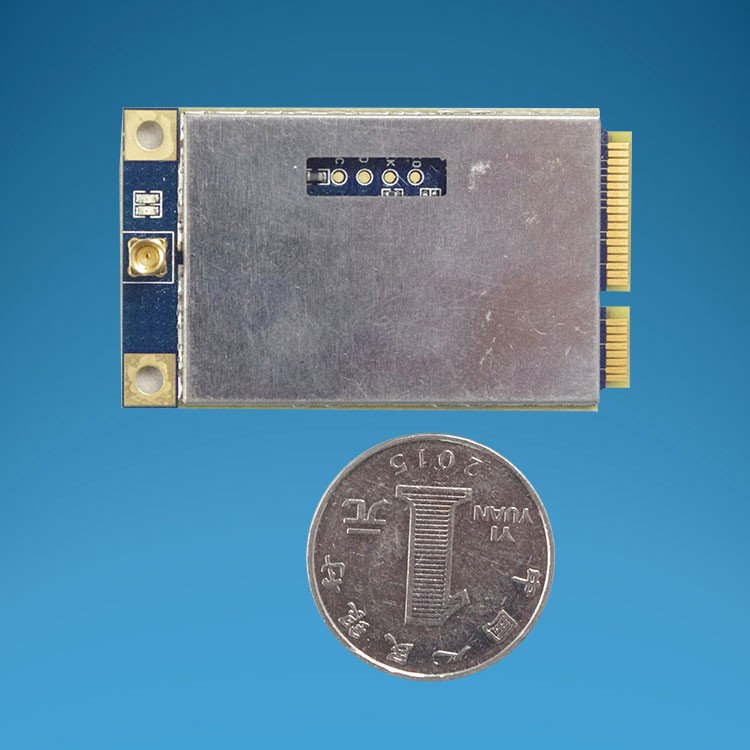

  Toisí: 30mm x 50.96mm

  Meáchan: 20g

  Soláthar cumhachta: DC 3.3V

  Tomhaltas cumhachta: 300mW

  Teocht oibre: -40°C~+80°C

  Teocht stórála: -60 ° C ~ + 80 ° C

  Taise oibre: 5% ~ 95% (gan comhdhlúthú)

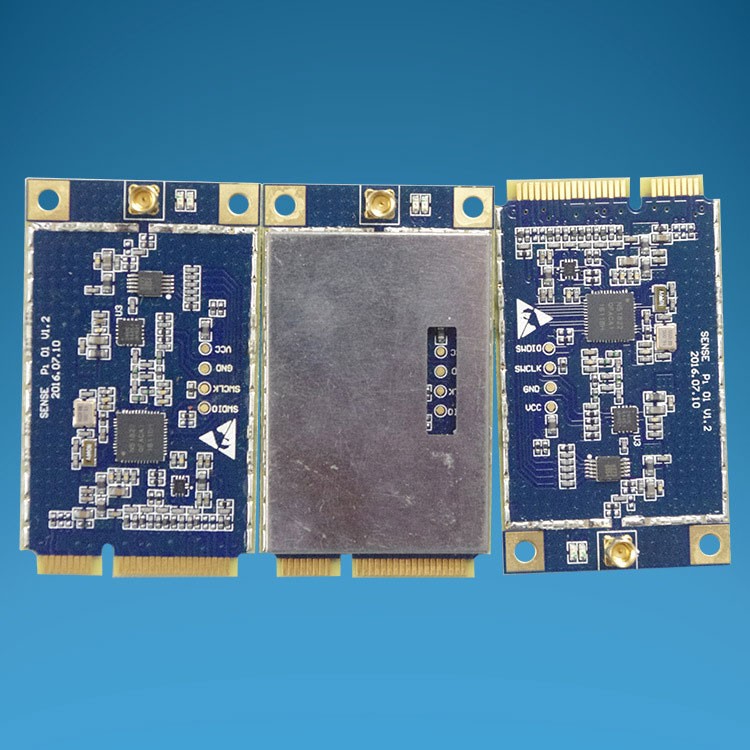

<img src="/Uploads/image/20230717/1689581006707511.jpg" title=" Modúl gníomhach léite inléite 2.45G modúl gníomhach léite-scríofa 2.45G modúl comhéadain PCie gníomhach modúl RFID" alt=" Modúl léite gníomhach RFID 2.45G modúl gníomhach léite-scríofa modúl comhéadan gníomhach PCie rfid module"

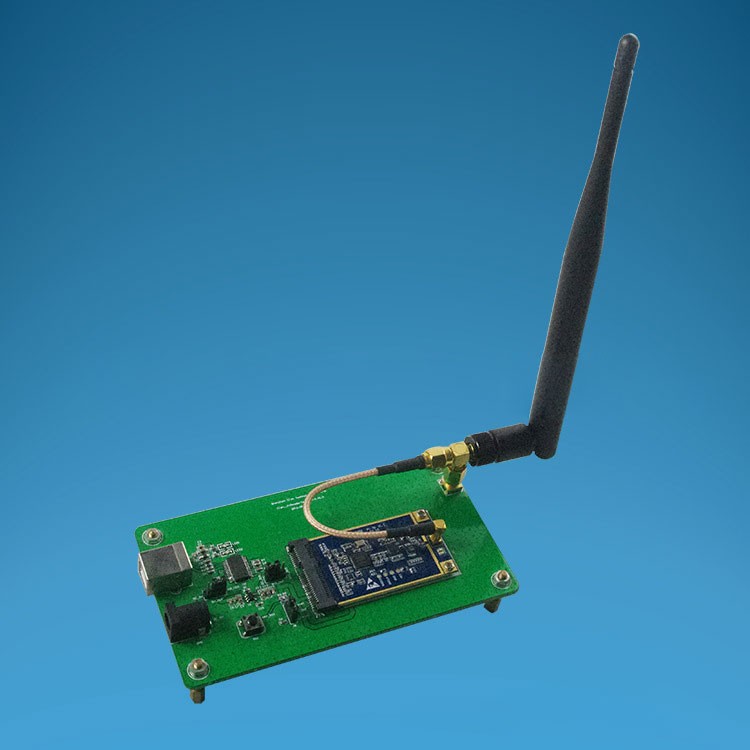

<img src="/Uploads/image/20230717/1689581006516036.jpg" title=" Modúl gníomhach léite inléite 2.45G modúl gníomhach léite-scríofa 2.45G modúl comhéadain PCie gníomhach modúl rfid modúl rfid 2" alt=" Modúl léite gníomhach RFID 2.45 G modúl léite-scríofa gníomhach modúl comhéadan gníomhach PCie modúl rfid modúl 2"

bioráin 2, 24, 39, 41, 52

VCC

Comhartha cumhachta, ionchur DC 3.3V

bioráin 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

comhartha cumhachta, talamh cumhachta

bioráin 38

UART_RXD

UART RXD, fáil sonraí calafoirt srathach, leibhéal TTL

bioráin 36

UART_TXD

UART TXD, tarchur sonraí calafoirt srathach, leibhéal TTL

28

UART_RTS

Comhéadan IO forchoimeádta, iarratais ar phort srathach UART_RTS chun sonraí a sheoladh

bioráin 30

UART_CTS

Comhéadan IO in áirithe, ceadaíonn port srathach UART_CTS sonraí a sheoladh

bioráin 51

IOT_DFX

Comhartha lúb droma DFX, nuair a bhíonn an lúb ar ais TX/RX de UART ard, teastaíonn friotóir seachtrach tarraingt anuas.

bioráin 22

IOT_RST

Comhartha athshocraithe modúl, íseal gníomhach, gá le friotóir tarraingthe suas seachtrach

bioráin 3

IO_ON

Comhartha in-suíomh an mhodúil, arna úsáid ag próiseálaí seachtrach chun a fháil amach an bhfuil an modúl in-suíomh, agus tá gá le friotóir tarraingt suas seachtrach 10K.

bioráin 46

IO_ON_AS

Comhartha cúnta modúl in-suíomh, arna úsáid ag próiseálaí seachtrach chun a fháil amach an bhfuil an modúl suite, ceangailte go díreach le PIN3 (IOT_ON), agus tá gá le friotóir tarraing-síos 500Ω seachtrach.

bioráin eile

NC

aon fheidhm
