RS485 (MODBUS RTU) AGV | RGV suite carr nascleanúint sainchomhartha léitheoir cárta léitheoir léitheoir cód minicíocht íseal RFID

Cur síos:

Tagann sé le ciorcad tiúnadh uathoibríoch Auto-casadh, ar féidir leis paraiméadair chuaird a choigeartú go huathoibríoch agus iad ag obair i dtimpeallachtaí éagsúla. Tá cumas láidir frith-chur isteach aige, íogaireacht glactha ard, feidhmíocht chobhsaí, agus iontaofacht láidir.

RS232 cumarsáid srathach AGV clib suite braiteoir sainchomhartha gluaisteán Tá léitheoir cárta loingseoireachta bailitheoir RF CK-G06 ina léitheoir cárta sainchomhartha AGV atá deartha go speisialta do ghluaisteáin neamhthreoraithe AGV bunaithe ar theicneolaíocht aitheantais minicíochta raidió. Comhtháthaíonn sé antenna, amplifier agus rialtóir isteach i gceann, clasaiceach buan.

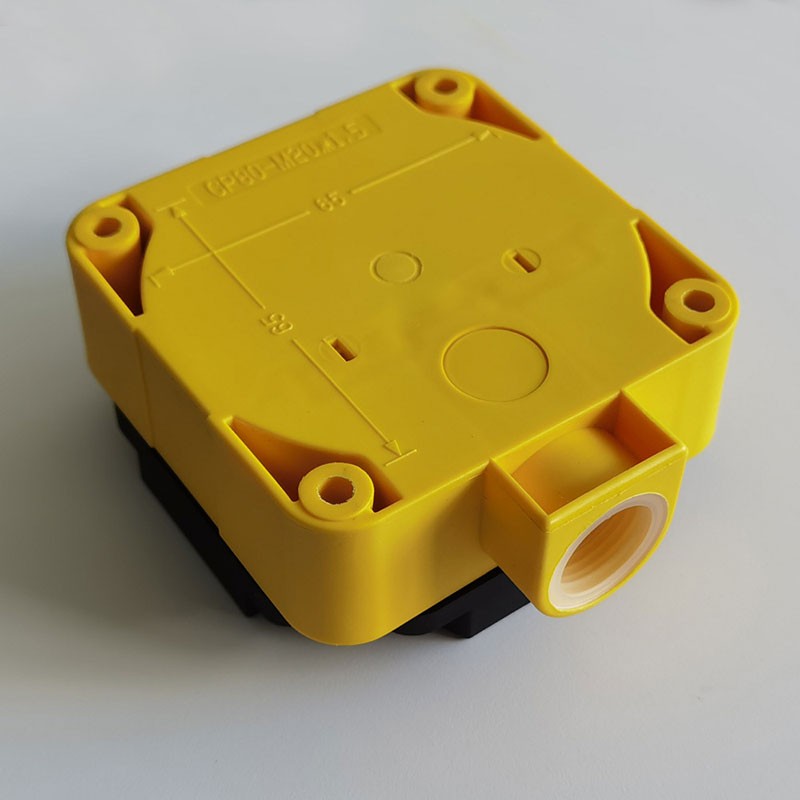

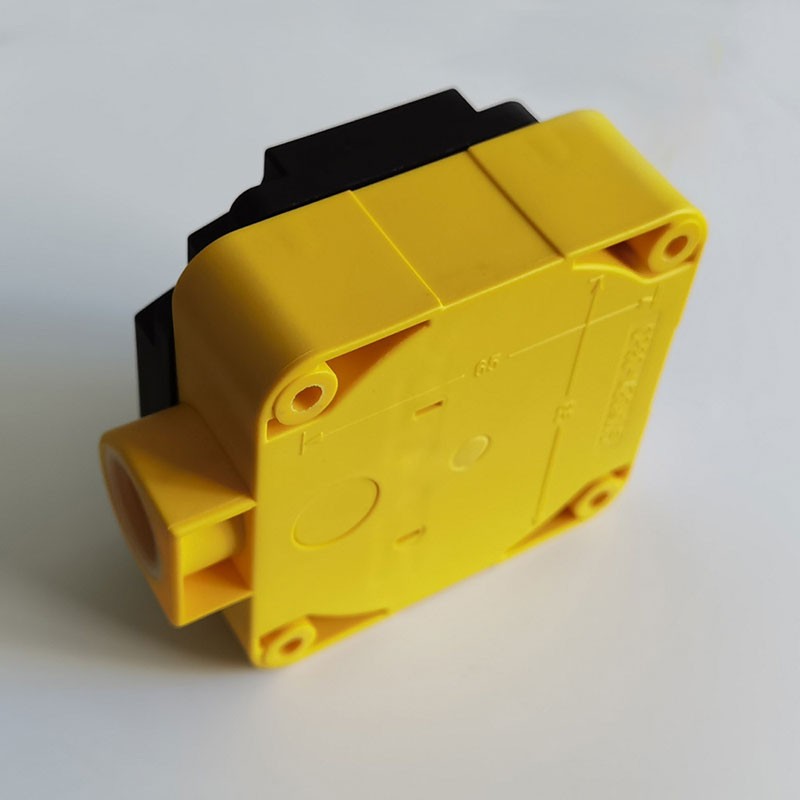

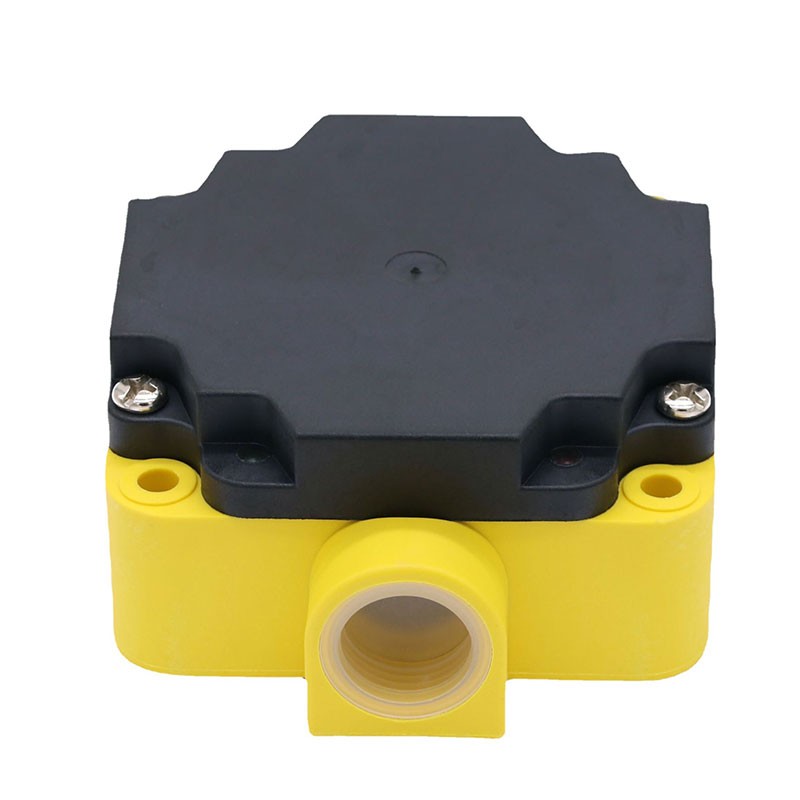

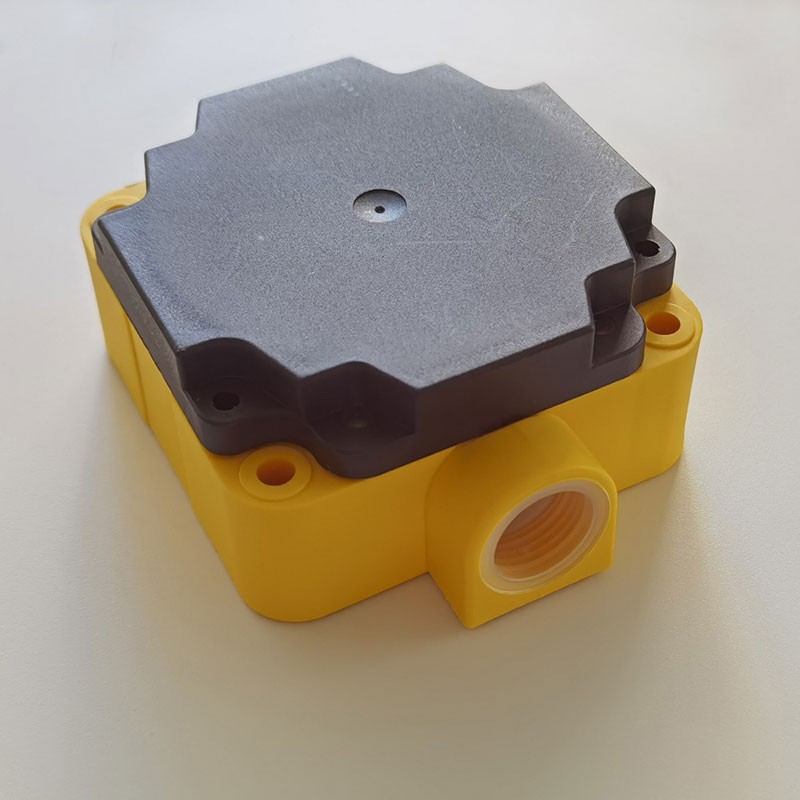

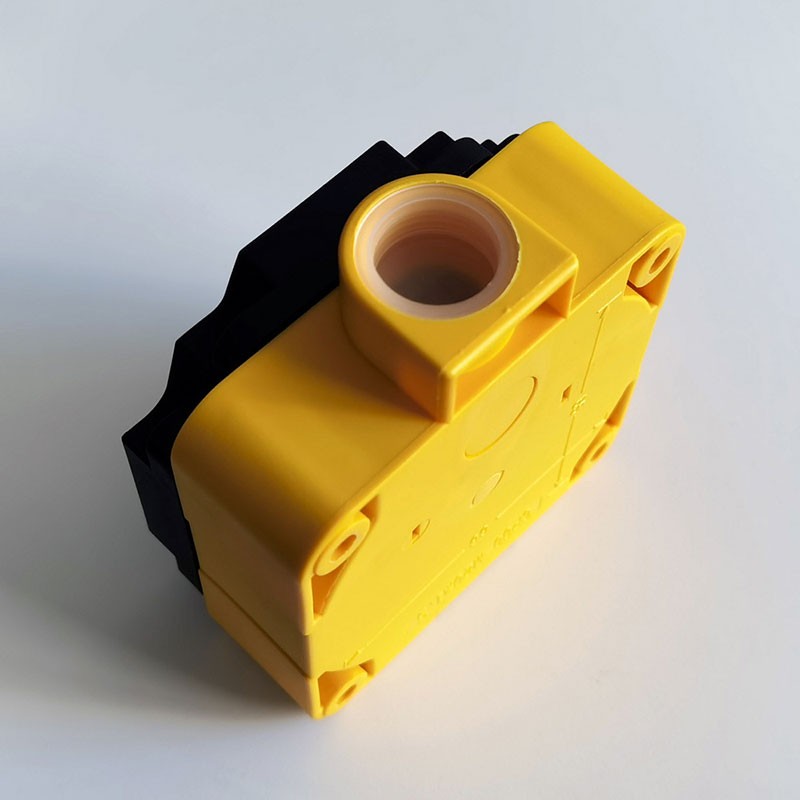

Glacann an léitheoir cárta dearadh cuma cearnach agus tacaíonn sé le minicíochtaí oibriúcháin 134.2KHZ agus 125KHZ. Tacaíonn sé le clibeanna léitheoireachta i dhá fhormáid prótacail: FDX-B agus EMID. Tacaíonn sé le prótacal caighdeánach bus tionsclaíochta modbus RTU chun cumarsáid líonra a éascú. Is féidir an ráta a chumrú suas go dtí 115200. Comhtháthaíonn an léitheoir cárta an prótacal cumarsáide minicíochta raidió agus is féidir é a nascadh le PC/PLC/SCM. Ní gá d’úsáideoirí ach sonraí a fháil tríd an gcomhéadan cumarsáide RS232/RS485 chun an oibríocht léitheoireachta clibe a chríochnú gan prótacail chasta cumarsáide minicíochta raidió a thuiscint.

RS232 cumarsáid srathach AGV clib suite braiteoir sainchomhartha carr RF bailitheoir léitheoir cárta loingseoireachta CK-G06 soláthar cumhachta le 26V, feadán TVS 5000W, cosaint frith-borrtha agus cosaint droim ar ais polaraíocht; tagann an léitheoir cárta le tiúnadh uathoibríoch 16-leibhéal casadh uathoibríoch Is féidir leis an gciorcad paraiméadair ciorcaid a choigeartú go huathoibríoch nuair a bhíonn sé ag obair i dtimpeallachtaí éagsúla, ag íoslaghdú tionchar na timpeallachta seachtraí ar achar léitheoireachta an chárta, ag feabhsú a chumas frith-chur isteach féin tuilleadh, agus a bhfuil tréithe íogaireacht glactha ard, feidhmíocht chobhsaí, agus iontaofacht láidir.

Paraiméadair:

◆ Voltas oibre: 10-26 V

◆ Cumhacht: 1.2 W

◆ Tomhaltas reatha: <0.2A

◆ Cosaint chuaird: le cosaint polaraíocht droim ar ais

◆ Minicíocht oibre: 134.2KHZ, 125KHZ

◆ Luas aitheantais: 2m/s

◆ Achar léitheoireachta cárta: 0-180mm

◆ Cineálacha clibeanna tacaithe: FDX-B, EMID

◆ Comhéadan cumarsáide: RS232 / RS485

◆ Taise oibre: 10-90% RH (gan comhdhlúthú)

◆ Teocht oibre: -25 ℃ - + 70 ℃

◆ Leibhéal cosanta: IP54

◆ Ábhar bhlaosc: plaisteach Innealtóireachta ABS

◆ Modh sreangú: bloc críochfoirt

◆ Modh suiteála: scriúnna M4, 4 pholl gléasta

Treoracha suiteála agus réamhchúraimí

   1) Ní mholtar an léitheoir cárta a shuiteáil go díreach ar dhromchla miotail. Is féidir an fad idir an léitheoir cárta agus an dromchla miotail a choigeartú trí spásairí plaisteacha, scriúnna fada nó lúibíní saincheaptha.

   2) Ní féidir le hábhair mhiotail dromchla léitheoireachta cárta an léitheora cártaí a bhlocáil nó a timpeallú. Ba chóir go mbeadh an fad idir taobh an léitheora cárta agus an struchtúr miotail níos mó ná 20mm.

   3) Ba cheart an léitheoir cárta a choinneáil chomh fada ar shiúl ó mhótair, modúil chumhachta agus gléasanna eile atá seans maith do chur isteach leictreamaighnéadach.

   4) D'fhéadfadh radaíocht leictreamaighnéadach ó ghléasanna eile timpeall an léitheora cárta íogaireacht an léitheora chárta a laghdú nó teip léamh an chárta a chruthú. Ba cheart bearta cosanta radaíochta cuí a ghlacadh le haghaidh feistí atá seans maith do radaíocht leictreamaighnéadach.

   5) Suiteáil dromchla léitheoireachta an chárta i dtreo an chárta lipéid. Is féidir leis an gcárta lipéad a bheith i lár an dromchla léitheoireachta cárta. Ba cheart dromchla léitheoireachta an chárta agus an cárta lipéad a choinneáil chomh cothrománach agus is féidir chun tilting a sheachaint.

   6) Is é an fad idir an léitheoir cárta agus an cárta clibe 10% go 70% den uasfhad braite. Má tá léamh cárta ardluais ag teastáil, moltar an fad a rialú ag 10-20mm.

   7) Ní féidir leis an léitheoir cárta ach cárta clibe amháin a léamh ag an am, mar sin ná cuir dhá chlibchárta laistigh de raon léitheoireachta an chárta. Ba chóir go mbeadh an fad idir an dá chárta clibeanna níos mó ná dhá oiread fad an léitheora cártaí.

   8) Is fearrshuiteáil an cárta clib ar líne dhíreach, ní ag cas nó brainse bifurcation bóthair a sheachaint léamha in easnamh.

    9) Ní féidir gnáthchártaí lipéad a cheangal go díreach le plátaí miotail. Mura féidir é seo a sheachaint, bain úsáid as an lipéad frith-mhiotail speisialta T354AE. Cuirfidh struchtúir miotail, sreanga agus cáblaí in aice leis an gcárta isteach ar íogaireacht léitheoireachta cárta nó cuirfidh siad faoi deara teip léitheoireachta cárta. Ba cheart duit iarracht a dhéanamh an cárta a shuiteáil sna háiteanna seo a sheachaint.

10) Tá corna ionduchtaithe beachtais sa chárta lipéad. Chun saol seirbhíse fada a choinneáil, déan iarracht le do thoil gan céim ar aghaidh nó é a bhrú.

comhartha comhartha

LED Dearg: Solas táscaire cumhachta

Green LED: Solas táscaire braite clibe

próiseas oibre an bhraiteora

Tar éis don braiteoir a bheith nasctha leis an soláthar cumhachta, lasann an LED dearg agus téann an braiteoir isteach i gcoigeartú uathoibríoch.

luaigh agus tiúnaigh a pharaiméadair féin de réir na timpeallachta oibre.

Nuair a bhraitheann an braiteoir go bhfuil Clib RFID i láthair, an LED glas

Lasann sé agus sonraí á dtarchur chuig an nglacadóir tríd an gcomhéadan RS232.

Comhéadan Cumarsáide

Comhéadan cumarsáide: RS232

Formáid sonraí: 1 ghiotán tosaigh, 8 ngiotán sonraí, gan ghiotán paireacht, 1 ghiotán stoptha

ráta Baud: 9600

Formáid ionchódaithe aschuir: cód ASCII

próiseas cumarsáide

Tacaíonn an braiteoir le dhá mhodh cumarsáide: mód AutoSend agus mód Athsheol.
