Léitheoir cárta cliste tionsclaíoch UHF RFID Léitheoireacht chlib leictreonach minicíocht raidió ilfheidhmeach

Sonraíocht

Paraiméadair leictreacha

Minicíocht: 860-960mhz

Prótacal: ISO 18000-6C

Raon minicíochta: 865Mhz 868Mhz; 902 928 MHz (nó saincheaptha)

Modh FM: FHSS nó minicíocht sheasta, socraithe ag na bogearraí

Aschur RF: 20-30dBm inchoigeartaithe; 50Ω ualach

Sliseanna rialaithe LAP: ARM (STM32F107)

Comhéadan cumarsáide: RS232, RS485; is féidir le leaganacha eile TCP/IP nó cumarsáid gan sreang a roghnú

Cineál prótacail: modbus RTU (roghnach);

Ráta cumarsáide: ráta 9600 ～ 115200bps,

Ionchur/aschur ginearálta (GPIO): ionchur optúil 1, 1 aschur;

Uasghrádú firmware iontaofa: meicníocht uasghrádaithe inscálaithe

Comhéadan bogearraí feidhmchláir: cuir feisteáin forbartha API agus gnáthaimh feidhmchláir ar fáil

Modh taispeána stádas oibre: táscaire LED, dordánaí

Voltas ionchuir: oiriúnú do 9-24V

Cumhacht: 22W (cumhacht aschurtha RF 26dBm)

Paraiméadair comhshaoil

Taise: 5% go 95%, neamh-chomhdhlúthú

Leibhéal cosanta: IEC IP67

Teocht oibre: -20°~＋70°

Teocht stórála: -40°～+85°

Paraiméadar fisiciúil

Méid: 95(L)*95(W)*40(H)mm

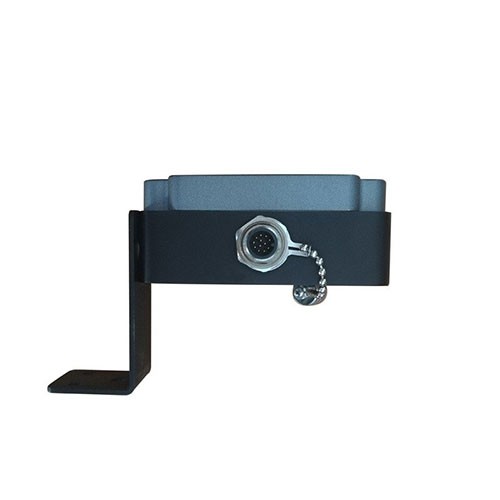

Foirm nascóirí: soicéad bioráin M10 cruinn uiscedhíonach

Meáchan pacáilte: 450g

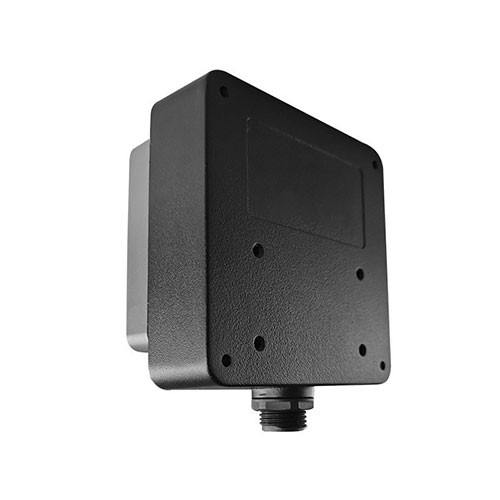

Modh lúibín gléasta: lúibín iarainn ghalbhánuithe, is féidir an uillinn léitheoireachta a choigeartú

Cur síos ar chlárú

◆ Níl ach an clár sábhála ar fáil don léitheoir agus ní féidir an chuid eile de na cláir a úsáid. Tacaíonn sé le trí chód ordaithe 0x03, 0x06, agus 0x10.

Paraiméadair UHF

Sliseanna croí RF: sliseanna minicíocht raidió tiomnaithe PR9200

Raon minicíochta: 902-928MHz nó 865-868MHz (inchoigeartaithe)

Modh modhnú minicíochta: Is féidir le bogearraí modhnú minicíochta leathan speictrim (FHSS) nó minicíocht sheasta a shocrú

Antenna insuite: antenna polaraithe ciorclach 3dbi

Prótacal comhéadan aeir: EPCglobal UHF Aicme 1 Gen 2 / lSO 18000-6C

Cumhacht aschuir: 18-26dBm±1dBm

Coigeartú cumhachta aschuir: céim 1dBm (socraithe ag bogearraí)

Fad léitheoireachta: Is féidir an fad idir 30cm-200cm a rialú (a bhaineann le feidhmíocht chlib agus gnóthachan antenna)

Cruth agus comhéadan

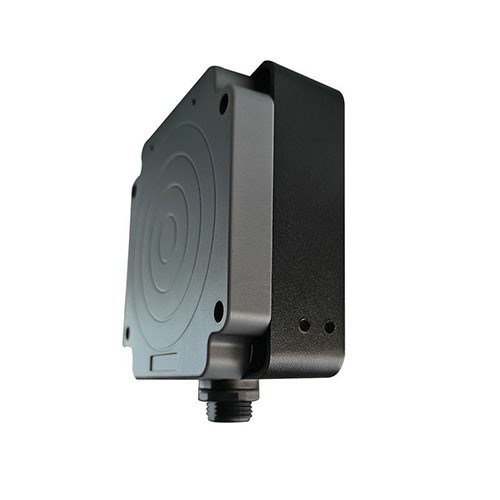

Glacann sé le blaosc cóimhiotal alúmanaim ABS+, is féidir a shuiteáil laistigh nó lasmuigh i dtimpeallacht dea-aeráilte, deannach-dhíonach agus uiscedhíonach.

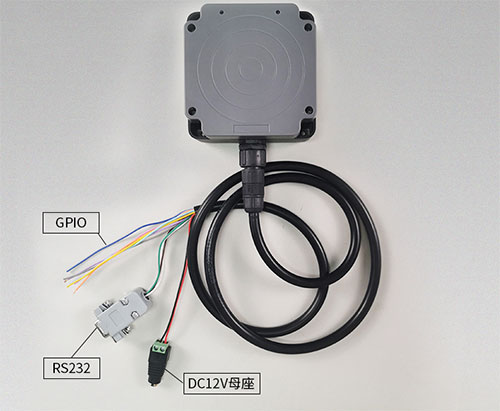

Tá na saintréithe seo a leanas ag comhéadan cumarsáide, dordánaí agus táscaire an t-ord sreangaithe sa tábla thuas:

A. Comhéadan cumarsáide RS232: Is féidir 1 port RS232 (DB9 jack: RxD a fháil, seoladh TxD, talamh comhartha) a nascadh go díreach leis an gcalafort sraitheach PC, agus tá an t-achar cumarsáide níos lú ná 10m.

B. Dordánaí: Dordánaí tógtha, gach uair a léann an léitheoir an chlib leictreonach, déanfaidh sé fuaim.

C. Solas Táscaire: Tá an solas táscaire dearg ar siúl i gcónaí tar éis cumhacht ar; gach uair a léann an léitheoir an lipéad leictreonach, flashes an solas táscaire gorm.

D. Comhéadan cumhachta: +9~12V D soicéad breiseán eitlíochta (is é sin, dearg agus dubh).

E, comhéadan I/O

◆1 calafort RS485 (485+ (i.e. corcra), 485- (i.e. oráiste) comhartha difreálach 1, le haghaidh tarchur comhartha fad-achair

◆2 calafoirt aschuir I/O: aschuir comharthaí ardleibhéil agus ísealleibhéil, ag baint úsáide as sreanga buí agus gorma.

◆GND (.i. liath);

◆1 calafort ionchuir comhartha truicear: FIN1- (eadhon cian), FIN1+ (eadhon bándearg), truicear leibhéal íseal.

Nóta: Nuair a bhíonn an léitheoir ag obair i mód truicear, má tá an luaidhe ceangailte le leibhéal íseal, léifidh an léitheoir uimhir an chárta go huathoibríoch go dtí go ndéanfar an t-ardleibhéal a athchóiriú.
