Léitheoir Cárta Gan Tadhaill ISO14443A IC Léitheoir Cárta Aitheantais Modúl Léitheoir Cárta Cliste Dé-Minicíochta le Port Srathach

Gnéithe

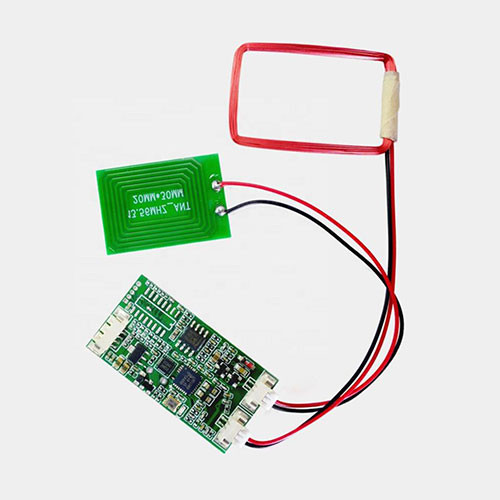

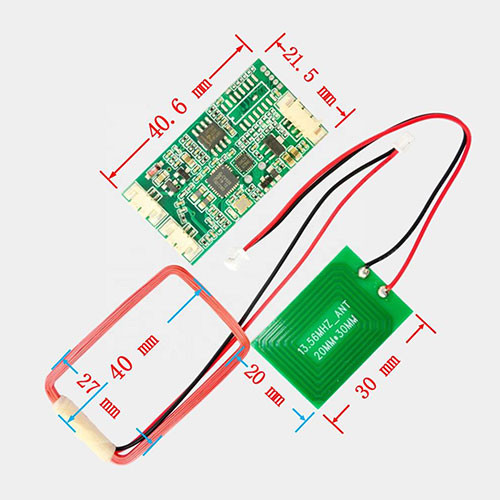

An modúl seo dearadh scoilt is mó bord agus antenna

Tacaigh le léamh cárta dé-mhinicíochta (cárta IC + Cárta aitheantais)

Tacaigh le bloc cárta IC neamhtheagmhála (13.56MHz), léitheoireacht earnála agus scríobh agus criptiú

Cárta aitheantais tacaíochta (125KHz) EM4100 léamh sraithuimhir cárta

Tacaíocht a thabhairt do voltas leathan, roghnach 3.3V, soláthar cumhachta 5V

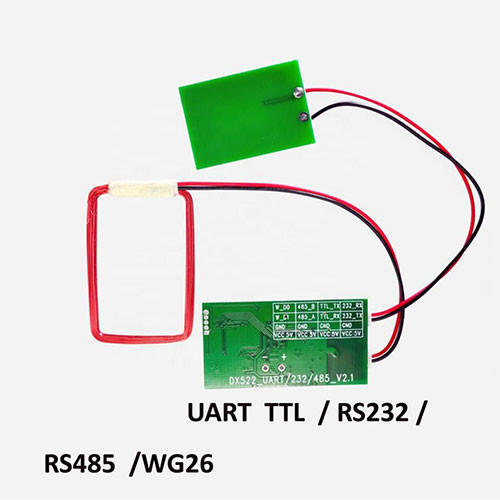

Tacaíocht a thabhairt do chomhéadain iolracha: UART, RS232, RS485, WG26

Ní gá tiománaí a bheith ag an modúl, agus is féidir le novices tosú go tapa

Treoracha le haghaidh úsáide

➊ Ceangail an soláthar cumhachta DC3.3V nó 5.0V leis an modúl

❷ Ceangail an modúl le port srathach an ríomhaire le cuibheoir USB go port srathach

❸Oscail an cúntóir dífhabhtaithe port srathach

❹ Tástáil le cárta caighdeánach

Cibé an bhfuil an cárta IC nó an cárta aitheantais swiped, beidh solas táscaire an mhodúil ag splancadh, déanfaidh an dordánaí "bíp" chun a chur in iúl go bhfuil an cárta swiped, agus taispeánfaidh an comhéadan cúntóir calafoirt sraitheach ar an ríomhaire an fuair cárta IC nó sraithuimhir cárta aitheantais. An "cúntóir dífhabhtaithe port srathach" den phacáiste comhaid, is iad seo a leanas na socruithe port srathach:

➊ Ráta Baud: 9600

❷ Seiceáil Digit: Dada

❸Giotán sonraí: 8

❹ Stop giotán: 1

❺ Seiceáil taispeáint heicsidheachúil

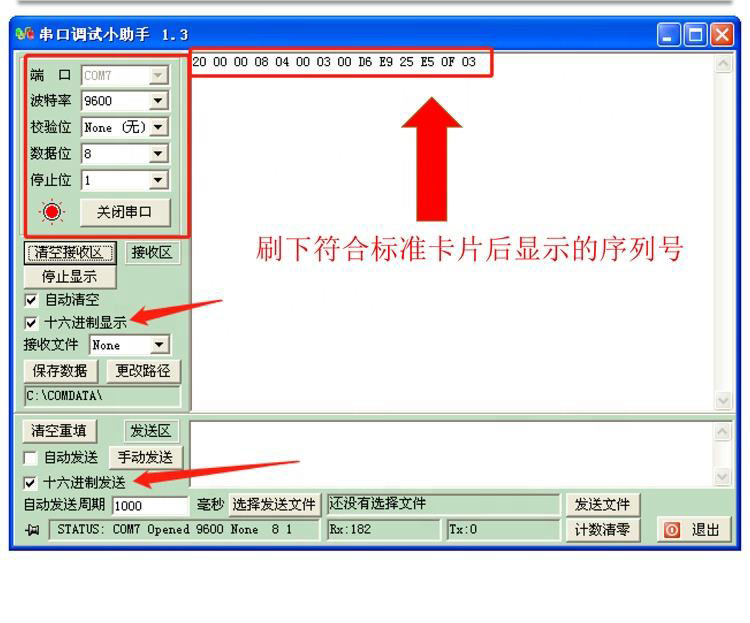

I gcás sreangú ceart, scuab síos an cárta a chomhlíonann an caighdeán, agus déanfar sraithuimhir comhfhreagrach an chárta a aschur tríd an gcalafort sraitheach, mar a thaispeántar san fhigiúr

Fadhb choitianta

Ceist 1: Conas a léann agus a scríobhann an modúl an cárta IC agus conas an cárta IC a chriptiú?

Céim 1: Swipe do chárta. Beidh an solas táscaire ar an modúl ar siúl, agus seolfar sraithuimhir an chárta go gníomhach chuig an ríomhaire uachtarach tríd an gcalafort sraitheach. Ag an am seo, gheobhaidh an ríomhaire uachtarach na treoracha ábhartha maidir le sraithuimhir an chárta. Ordú: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.

20: tús a chur le carachtar

00: uimhir phacáiste

01: beart ordaithe, nuair a dhéanann an modúl sraithuimhir an chárta aschuir go gníomhach, is é 0x00 an beart; Is focail ordú iad orduithe eile

08: Tugann sé le fios gur giotán sonraí bailí iad na chéad 8 mbeart eile

04 00: Léiríonn sé gurb é cárta S50 an aitreabúid chárta

00 00: Níl aon tábhacht phraiticiúil leis an 2 beart seo.

A6 40 FE E4 : Léiríonn sé sraithuimhir an chárta. Nuair a bheidh cártaí éagsúla á sleamhnú, athrófar na 4 beart.

0E: Seiceam. Cruthaítear é ón uimhir phaicéad (SBQNR) go dtí beart deireanach na sonraí (SONRAÍ), agus ansin aisiompaítear é chun é a fháil.

03: Críochnaitheoir fráma.
